PCIe X1 DIY母座的设计思考

前言

前面说了设计PCIe DIY金手指的设计后，紧接着就是这个PCIe DIY母座的设计了。

设计这个母座的首要之处就是兼容之前设计的金手指部分的防呆部分 闪回 。

基本如下：

• 每个母座两边可以让金手指的防呆设计放入。

• 板子上的多个母座使用尽量（除去USB、串口等重要部分的）相同的网络保证可以保证扩展性。

• 母座板子上面要设计USB口保证电源和USB功能。

设计

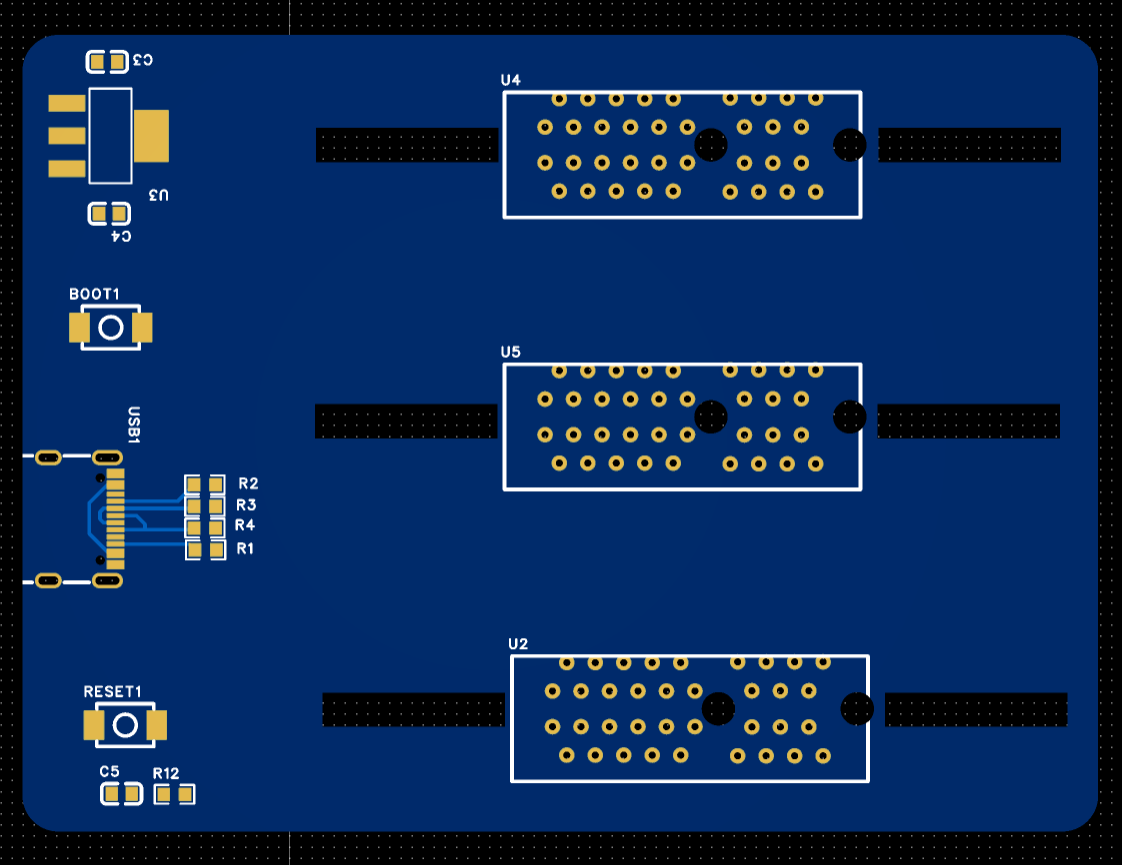

设计如下：
