PCIe X1 自定义核心板的金手指部分设计

PCIe X1 自定义核心板的金手指部分设计

思考

上次说了打算使用PCIe X1的连接器设计核心板用来扩展外围器件能力。

但是关于使用PCIe X1的金手指进行设计有个问题始终绕不过去的就是PCIE核心板如果被插入到电脑的PCIE插槽上了咋办，毕竟是12V的电直接干进去，别一不小心核心板干废了。

方案

所以在经过深思熟虑的思考后

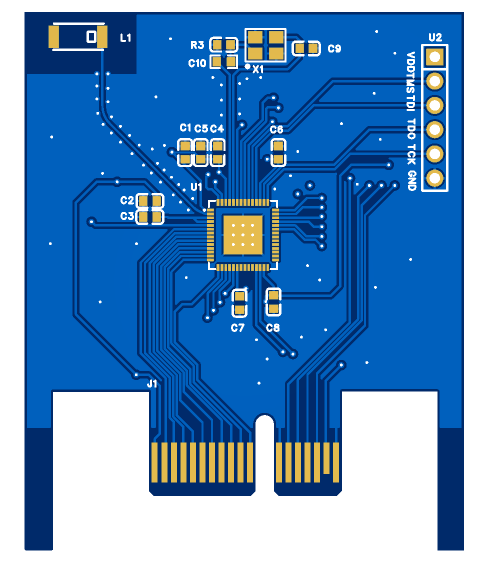

决定在金手指旁边直接加一个限位的防呆设计，避免直接插入至PC的PCIe干废板子（如下图）。

尝试介接入主板PCIe插槽的结果只能是强人所难♂。
