前言

在画板子的时候总想着要让板子芯片尽量地灵活使用起来,模块化设计就是一个很好的设想。

尝试过的方案

在写这篇帖子之前,我已经尝试过使用M.2 B-key的连接器方案

展示

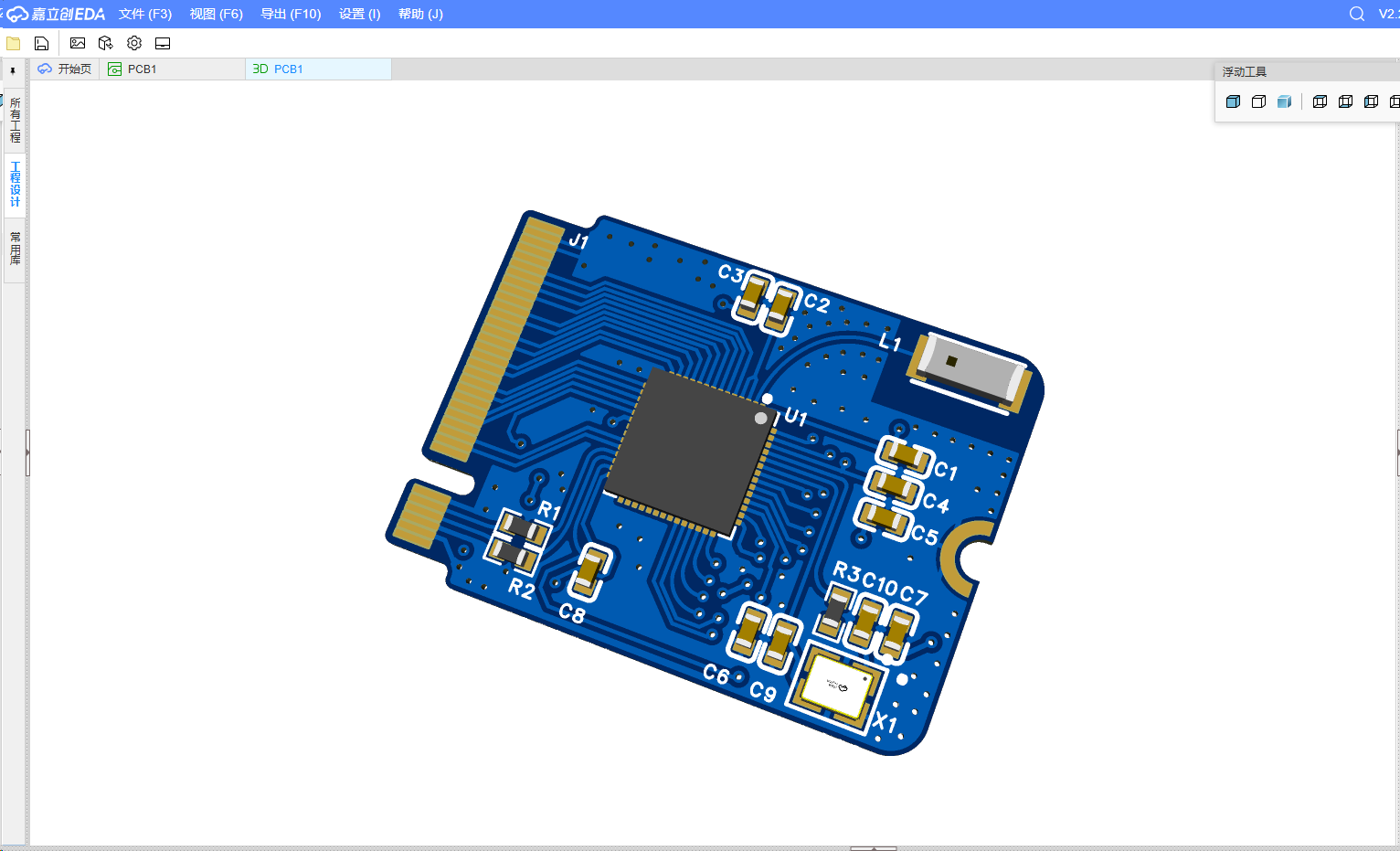

芯片板子设计效果展示如下:

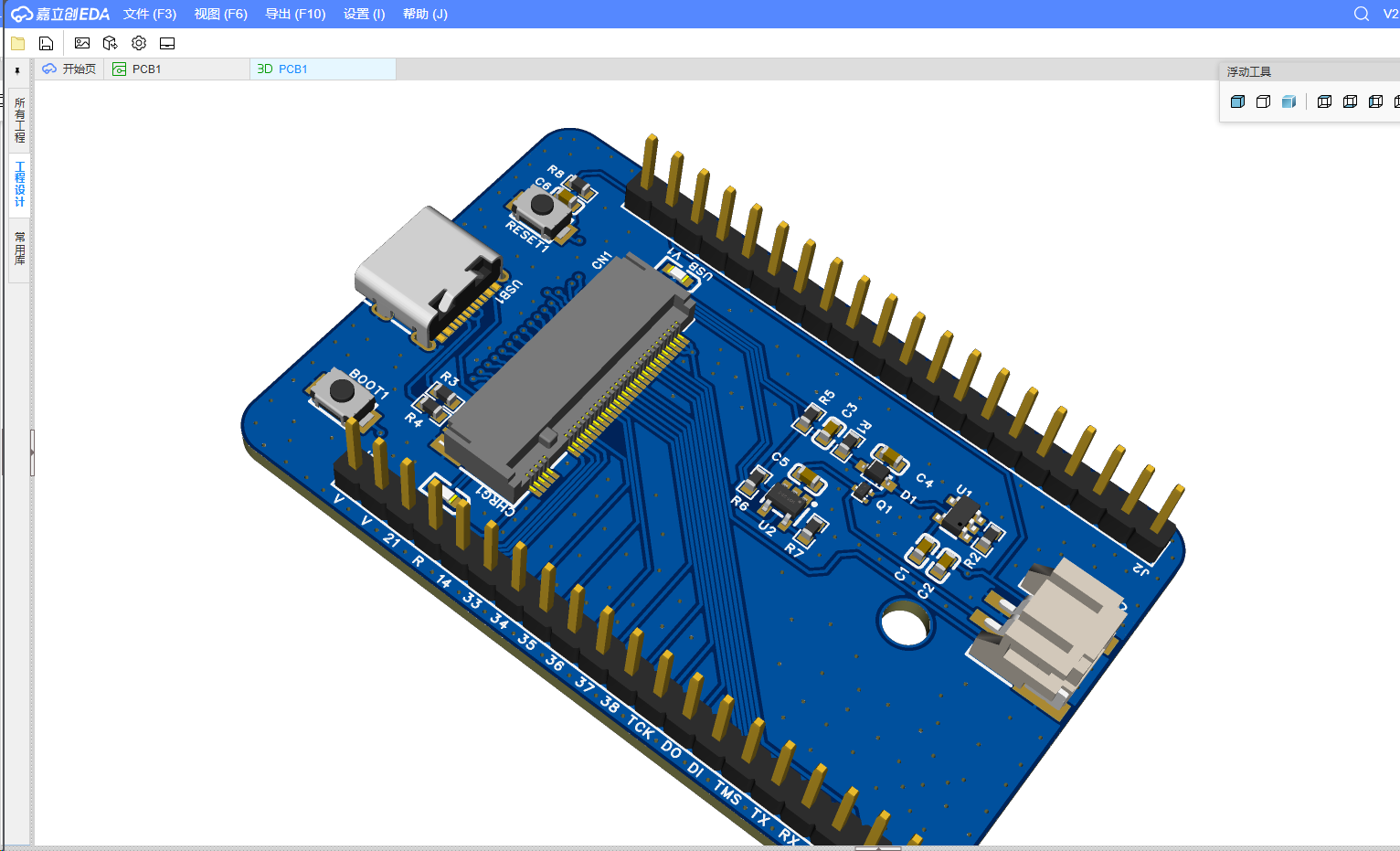

母座的设计如下:


优点

通过这样的连接器方案进行板对板连接,可以让板子设计更加紧凑,节省空间

缺点

但是通过这样的方式设计,有如下缺点:

  • 连接器价格较贵
  • 连接器不好焊接

新的设想

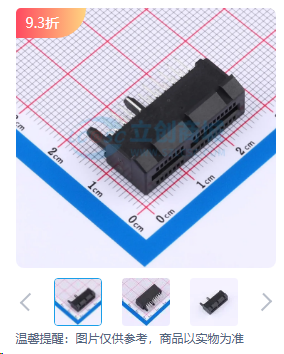

经过上述的思考,因为这样的板子基本上不考虑空间利用率,所以不用针对空间利用方面使用M.2的连接器,同事还需要使用一定的引脚数量,优化焊接难度,所以考虑未来使用PCI-e X1的方式进行连接。


通过这样连接,焊接和布线非常简单,并且连接器价格也不错,比M.2的连接器便宜得多,未来打算使用这个重新设计新的芯片方案。
